产品中心 > 分体承压式太阳能控制器 > 型号:SR658

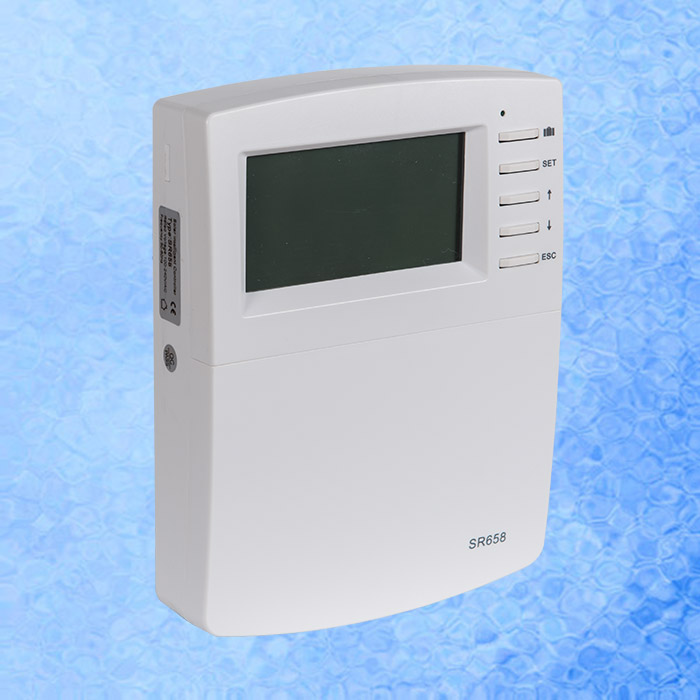

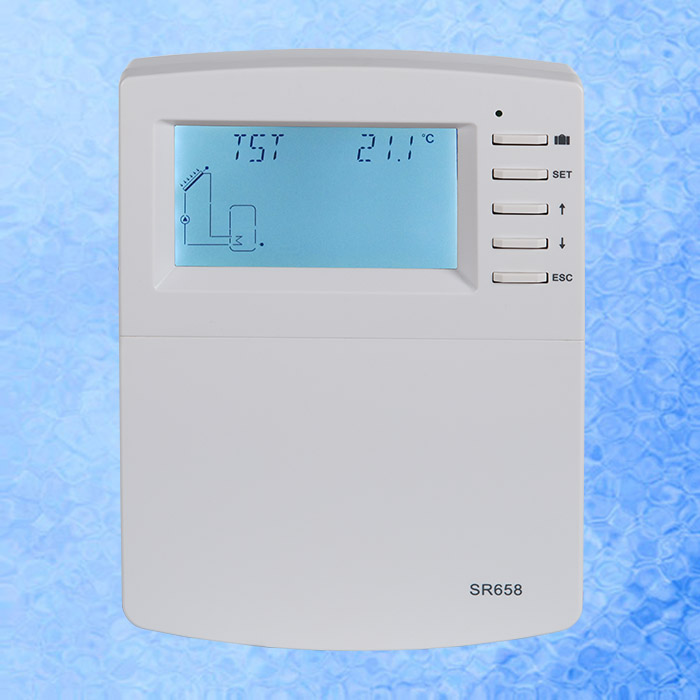

型号:SR658

产品说明:

•LCD大屏幕显示屏
•6个继电器输出
•1个低压继电器输出用于锅炉开关控制
•8个传感器输入
•1个Grundfos Direct Sensor TM(VFS) 输入
•1个旋叶式电子流量计(FRT)输入
•3个变频PWM输出用于高效泵的转速控制
•数据存储在TF(Micro SD)存储卡上
•19个可选系统

 SR1568有英文版,无中文版。

主要技术指标:

输入信号:2 个 PT1000 温度传感器输入
                    6个NTC10KB=3950温度传感器输入
                   1个Grundfos Direct Sensor TM(VFS)模拟输入
                   1个旋叶式电子流量计(FRT)输入
输出信号灯:3 个电磁继电器,最大的开关电流1A
                        3个半导体继电器,最大的开关电流1A
                        1个低压继电器(开关信号),锅炉开关控制
                        3个PWM变频输出(可开关的0-10V)
主要功能:运行小时计数、真空管集热器间歇功能、定时加热功能、泵速控制、热量测量、外置换热器,游泳池循环系统,系统参数调节、选项功能调节(菜单式)、平衡和诊断功能等功能控制

电源供应:100…240V ~(50…60Hz)
额定脉冲电压:2.5KV
数据:TF(Micro SD)
外壳:塑料ABS
安装:挂墙安装
运行:面板前面5个按压式按钮
保护类别:IP41
保护等级:I
环境温度:-10-40℃
外形尺寸:208mm×158mm×43mm

主要功能:

Date时间/日期设置
THET定时辅助加热
CIRC用水端循环泵三时段温度/水流控制功能
PRSWD输入密码
SYS(1-19)个系统选择
LOAD/LOAD2水箱加热设置
COL/COL2集热器功能
OCMI(2)集热器最低温度
OCFR(2)集热器防冻功能
OTCO(2)真空管集热器间歇功能
PINTV游泳池间隙功能
PUMP水泵控制方式
LLOGI水箱加热逻辑
COOL冷却功能
HEATX水箱间热交换功能
RPH采暖回水预热功能
DLHTX两个水箱热量相互转移逻辑控制功能
EXHX外置热交换器控制功能
SFB固体燃料炉功能
AUX辅助功能
TIMER定时器功能
AH自动调温功能
BEEP蜂鸣器报警功能
MAN手动功能
BLPR堵塞保护功能
OTDI高温杀菌功能
OPARR并列继电器
OHQM热量测量
FS流量计选项及流量监控
UNIT单位转换
OSDC(SD卡)
RET复位
PASS密码设置
假日功能
控制器支持软件升级
保护功能
断电记忆保护
屏幕保护
故障保护

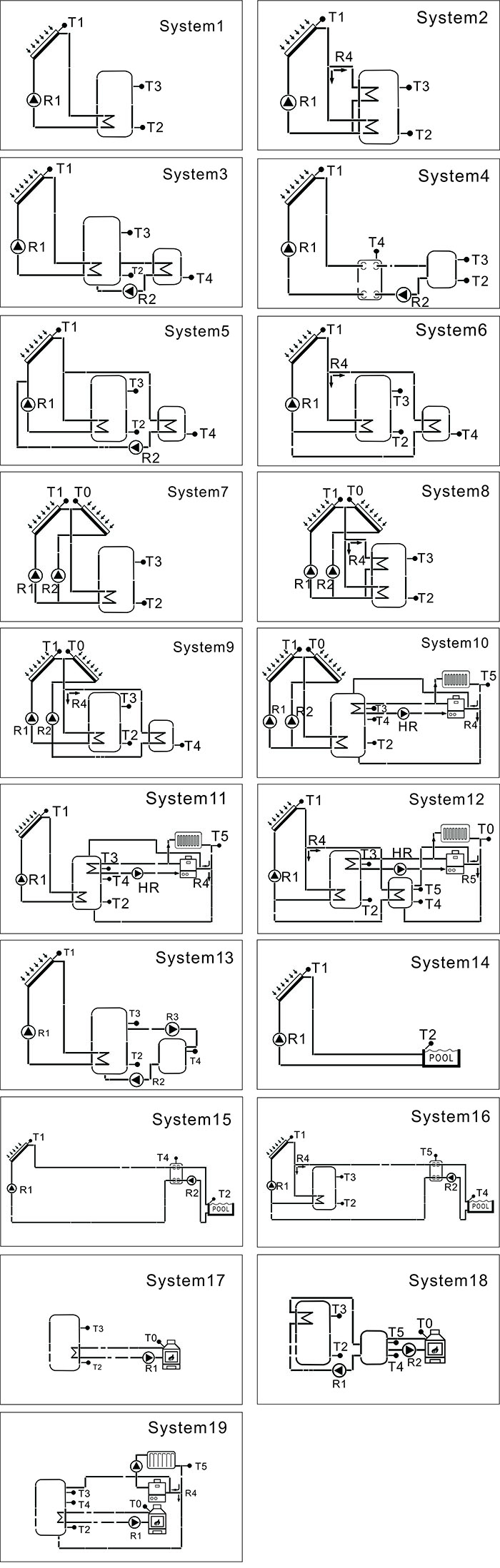

安装系统图:
