产品说明:

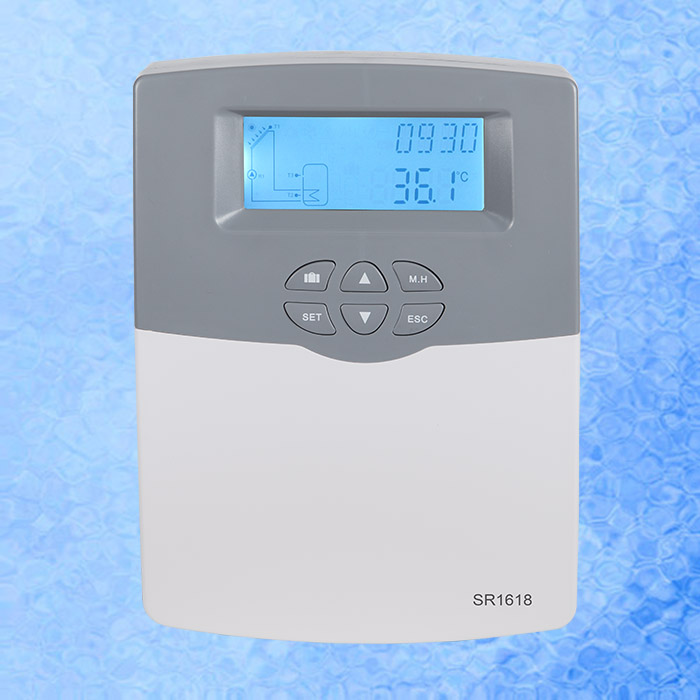

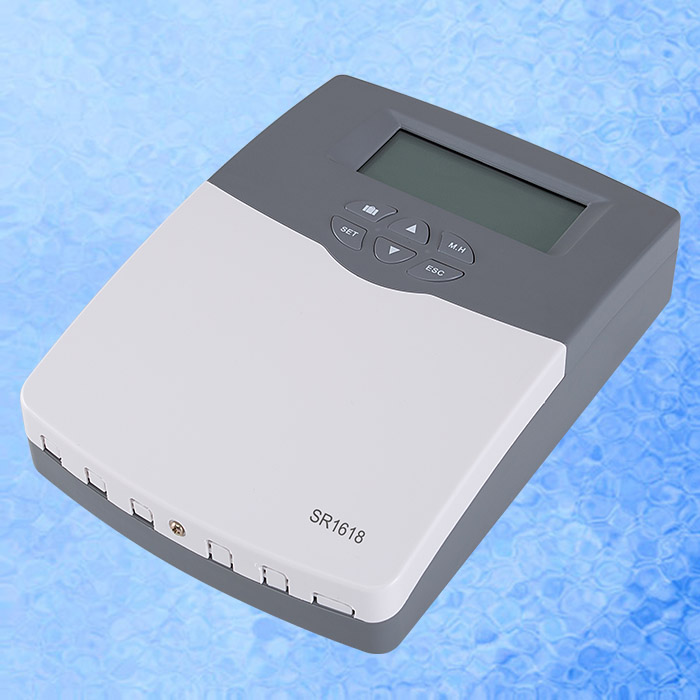

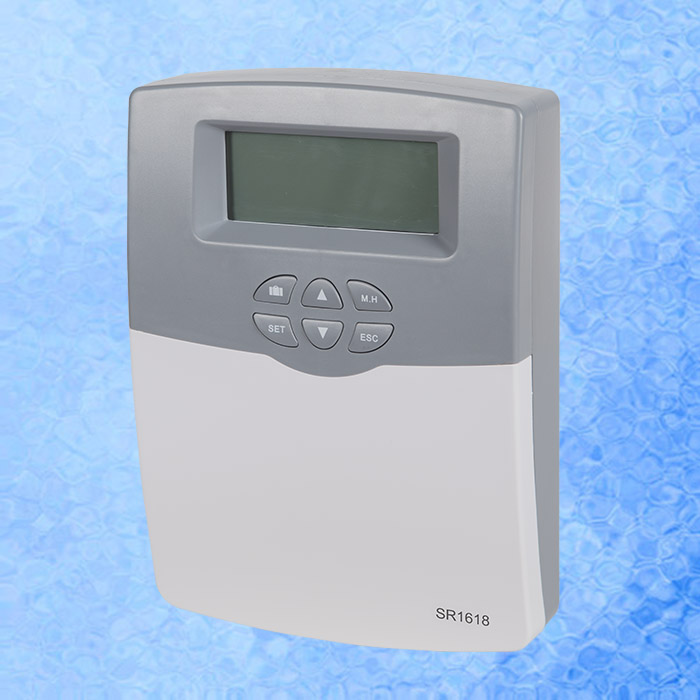

SR1618太阳能热水器智能控制器,用于分体承压式太阳能,应用最新荷兰NXP公司高性能单片机开发而成,实现了智能控制;所有器件采用工业级标准,能在寒冷、高温、潮湿环境运行自如,同时使用时钟芯片,便定时控制精确。本控制器LCD液晶显示、外观美观、性能稳定可靠、安装方便,成为太阳能热水器最理想的配套产品。
SR1618有2款,分别是可控电加热1500W与3000W,无英文版。
主要技术指标:
电源输入:AC100…240V ~(50Hz)
额定脉冲电压:2.5KV
外壳:塑料ABS
安装:挂墙安装
运行:面板前面6个按压式按钮
保护类别:IP40
电加热1500W / 3000W两种功率可选 (订购时需备注)
控制器的外形尺寸:205*150*50mm
环境温度:-10-50oC
测温精度:±2℃
温度显示:0.1℃
集热器测温范围:-10~220℃
水箱或管路测温范围:0~110℃
输入信号:1 个 PT1000 温度传感器输入
4 个 NTC10KB=3950 温度传感器输入
1 个旋叶式电子流量计(FRT)
输出信号:3 个电磁继电器,最大的开关电流 2A
主要功能:
单系统:(标准的太阳能系统 1 个 集热器、1 个水箱)CLK时间设置
THET辅助加热功能
SMT智能加热模式
CIRC用水端循环泵三时段温度/时间控制功能
SMX水箱温度最大值
OCEM集热器紧急关闭功能
OCCO集热器冷却功能
OCFR集热器防冻功能
OSTC水箱冷却
PHTC伴热带时间控制
AH自动调温功能
TIME定时器功能
BEEP(蜂鸣器报警功能)
MAN手动功能
BLPR堵塞保护功能
OTDI 高温杀菌功能
流量监控及水泵空转保护
RET复位
M.H手动加热
经济模式
假日功能
断电记忆保护
屏幕保护

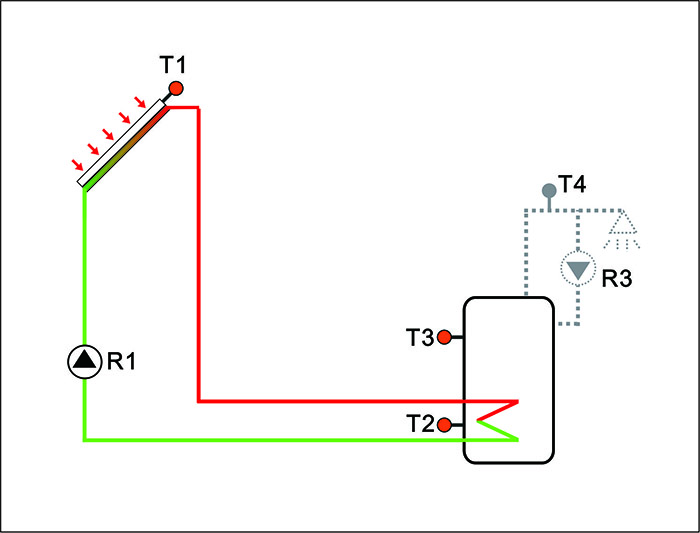

安装系统图:
