产品中心 > 分体承压式太阳能控制器 > 型号:SR288

型号:SR288

产品说明:

        SR288太阳能热水器智能控制器,用于分体承压式太阳能,应用最新荷兰NXP公司高性能单片机开发而成,实现了智能控制;所有器件采用工业级标准,能在寒冷、高温、潮湿环境运行自如,同时使用时钟芯片,便定时控制精确。本控制器LCD液晶显示、外观美观、性能稳定可靠、安装方便,成为太阳能热水器最理想的配套产品。
       SR288有英文版,无中文版。

主要技术指标:

外形尺寸:205mm*150mm*46mm
电源输入:100…240V ~(50…60Hz)
额定脉冲电压:2.5KV
外壳:塑料ABS
安装:挂墙安装
运行:面板前面6个按压式按钮
保护类别:IP41
保护等级:I
环境温度:-10-50oC
测温精度:±2℃
温度显示:0.1℃
集热器测温范围:-10~220℃
水箱或管路测温范围:0~110℃
输入信号:1 个 PT1000 温度传感器输入
                  5 个 NTC10KB=3950 温度传感器输入
                  1 个 Grundfos Direct Sensor TM(VFS)模拟输入
                  1 个旋叶式电子流量计(FRT)
                  1 个 485 通讯接口
输出信号:2 个电磁继电器,最大的开关电流 2A
                  2 个半导体继电器,最大的开关电流 1A
                  1 个与 HR 联动的外置低压继电器(开关信号)
                  2 个 PWM 变频输出(可开关的 0-10V)

主要功能:

单系统:(标准的太阳能系统 1  个 集热器、1  个水箱)
LCD显示
CLK时间设置
THET 定时辅助加热
CIRC 用水端循环泵三时段温度/时间控制功能
LOAD水箱加热设置
COL集热器功能
OCEM 集热器紧急关闭功能
OCCO 集热器冷却
OCMI 集热器最低温度
OCFR 集热器防冻功能
PUMP水泵控制方式(高效泵调速控制)
COOL冷却功能
OSTC 水箱冷却
OHDP 热转移
MAN手动功能
BLPR堵塞保护功能
OTDI 高温杀菌功能
OPAR 并列继电器
OHQM 热量测量
FS 流量监控及水泵空转保护
UNIT摄氏度与华氏度的转换
BEEP蜂鸣器故障报警功能
RET复位
PASS密码设置
M.H手动加热
假日功能
保护功能
断电记忆保护
屏幕保护

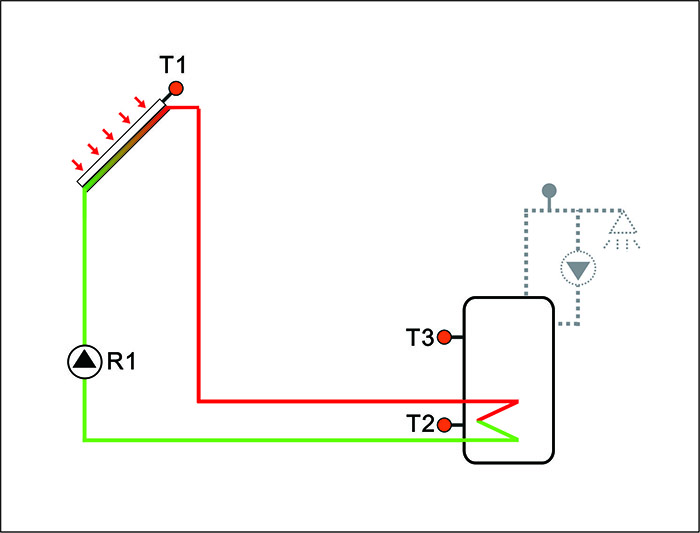

安装系统图:

yle="height: 533px; width: 700px" />
