产品中心 > 分体承压式太阳能控制器 > 型号:SR1568

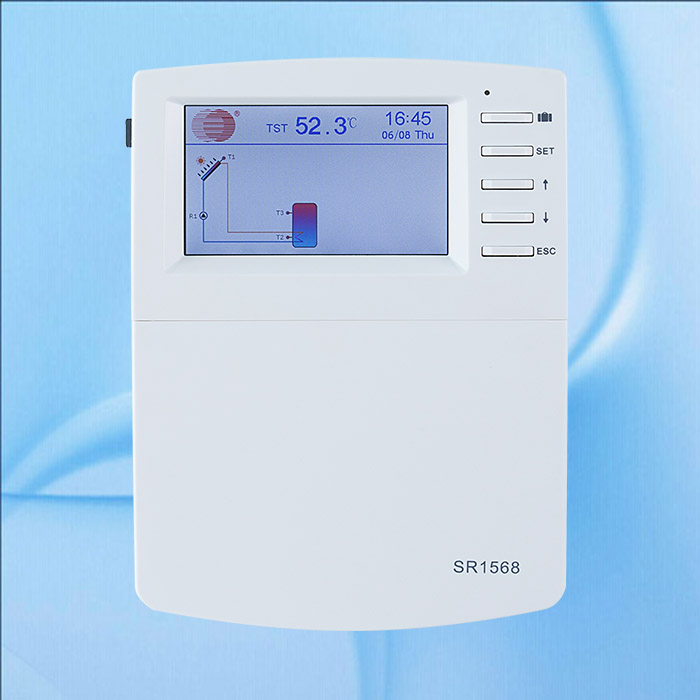

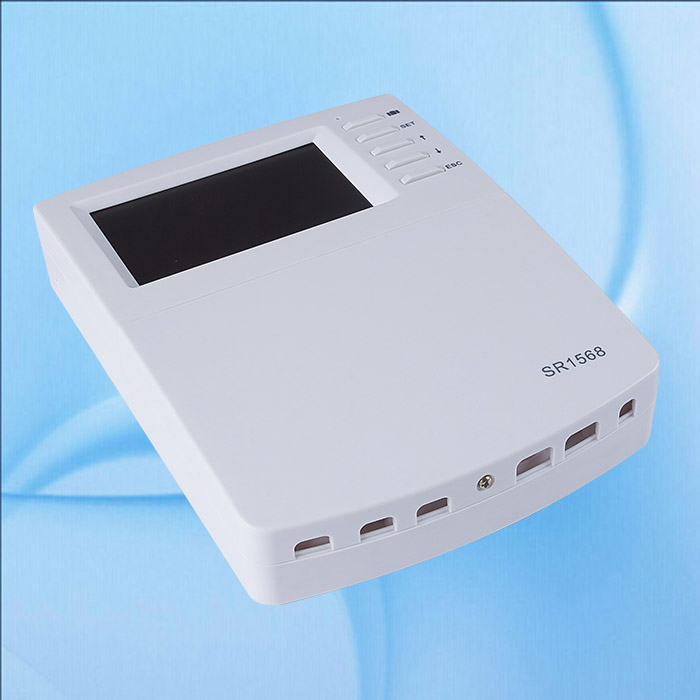

型号:SR1568

产品说明:

TFT彩色大屏幕显示屏
  6个继电器输出
  1个外置低压继电器输出
  7个传感器输入
  1个Grundfos Direct Sensor TM(VFS)模拟输入
  1个Grundfos Direct Sensor TM(RPS)模拟输入
  3个变频PWM输出用于高效泵的转速控制
  数据存储在TF(Micro SD)存储卡上
  485通讯接口
  23个可选系统
 SR1568有英文版,无中文版。

主要技术指标:

输入信号:2 个 PT1000 温度传感器输入
                  5个NTC10KB=3950温度传感器输入
                  1个Grundfos Direct Sensor TM(VFS)模拟输入
                  1个Grundfos Direct Sensor TM(RPS)模拟输入
输出信号灯:3 个电磁继电器,最大的开关电流 1A
                      3个半导体继电器,最大的开关电流1A
                     1个未定义的外置低压继电器(开关信号)
                     3个PWM变频输出(可开关的0-10V)
功能:运行小时计数、真空管集热器间歇功能、定时加热功能、泵速控制、热量测量、外置换热器系统参数调节、选项功能调节(菜单式)、平衡和诊断功能等功能控制
电源供应:100…240V ~(50…60Hz)
额定脉冲电压:2.5KV
数据界面:TF(Micro SD)
485 电流供应:60mA
外壳:塑料ABS
安装:挂墙安装
指示/显示:系统监控显示屏,系统图可视,TFT彩色显示、背景照明
运行:面板前面5个按压式按钮
保护类别:IP41
保护等级:I
环境温度:0-40℃
外形尺寸:208mm*158mm*43mm

主要功能:

TFT彩屏显示
Date时间/日期设置
Light屏幕亮度设置
SMT_HT智能加热
Circle用水端循环泵控制功能
SYS(1-23)个系统选择
CEM 集热器紧急关闭
OCCO 集热器冷却
OCMI 集热器最低温度
OCFR 集热器防冻功能
OTCO 真空管集热器间歇功能
PUMP 水泵控制方式
LLOGI水位优先
COOL冷却功能
OHDP 热转移
HEATX水箱间热量转移
RPH采暖回水预热
SFB 固体燃料炉功能
BYPR太阳能循环旁通功能
TIMER定时器功能
AH自动调温功能
BEEP蜂鸣器故障报警功能
BLPR堵塞保护功能
OTDIS高温杀菌功能
OPAR 并列继电器
OHQM 热量测量
GFDS 格兰富流量计
PRESS压力监控
UNIT摄氏度与华氏度的转换
OSDC( SD卡)
RESET复位
PASS密码设置
假日功能
控制器软件在线升级功能
保护功能
断电记忆保护
屏幕保护

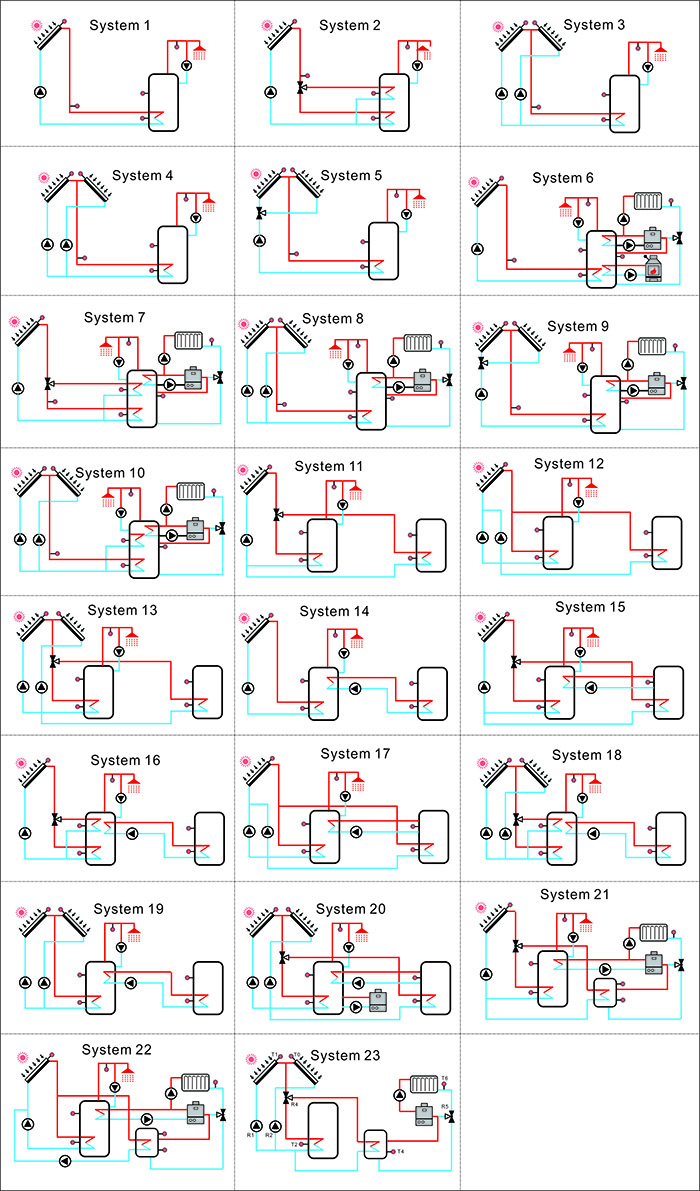

安装系统图:
