型号:SR11H(单管路)

产品说明:

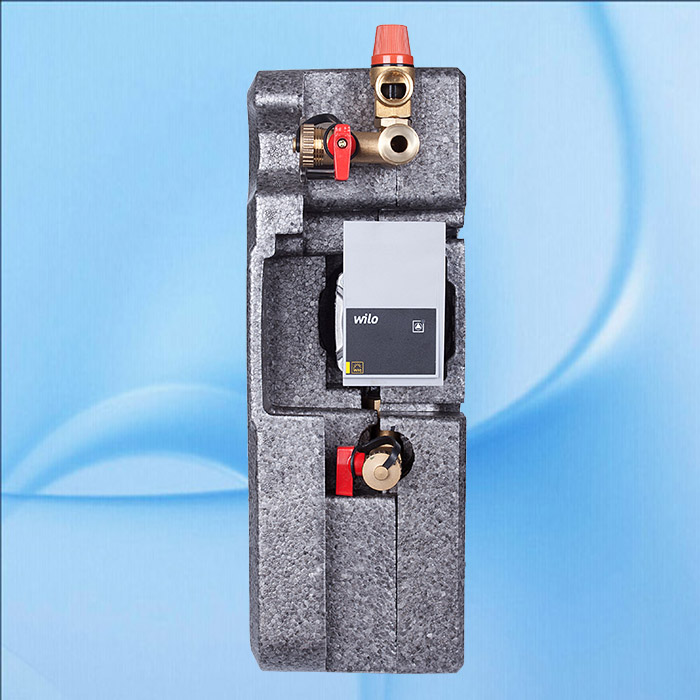

        SR11H采用EPP外壳重量轻,单管路,用于分体承压别墅系统,它集合了流量控制,热量循环控制、,压力,温度显示,系统集成注液、泄水等多功能于一体,整套组件结构紧凑,安装使用方便等特点,保温效果好,其元件的材质和运行特征均考虑到系统长时间高温等特点。

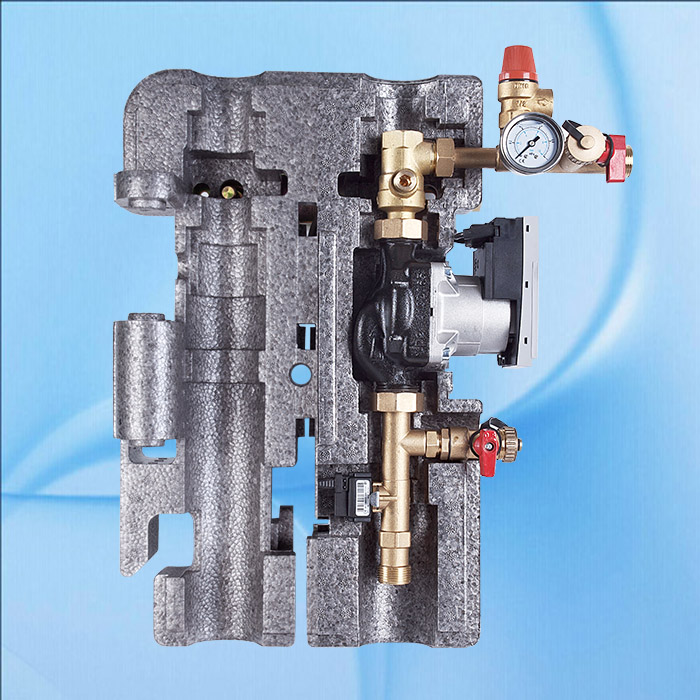

  • 供回水管路上的球阀集成了止回阀功能,以防止重力回流。
  • 流量计用于显示系统流量。
  • 压力表用于显示系统压力。
  • 安全阀用于泄压。
  • 冲洗灌液接口组件用于太阳能系统的冲洗、灌液、排空。

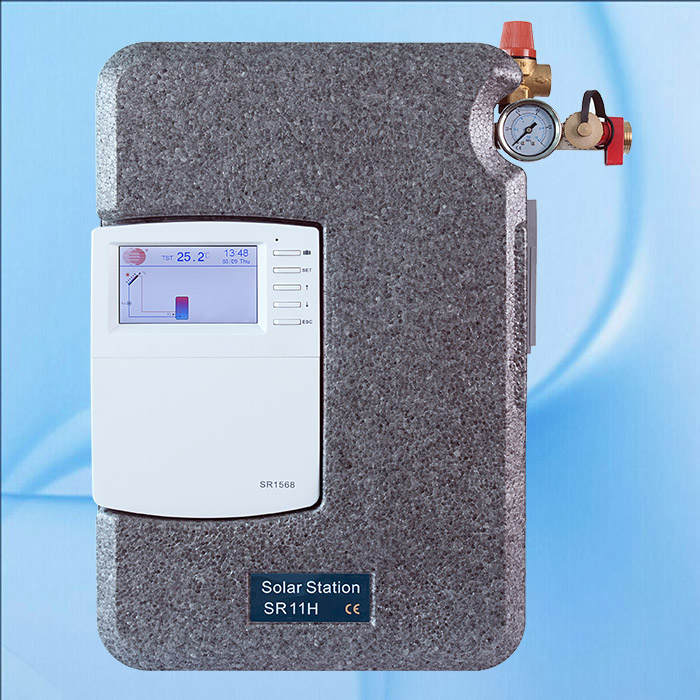

       SR11H可以搭配SR1568/SR658等控制器使用,只有英文版,无中文版。

主要技术指标:

高(含保温):450mm
宽(含保温):300mm
厚(含保温):158mm
安装高度(中心):1600mm
离墙安装距离:55mm
管道接口: 3/4’ IT(内丝)
膨胀罐接口:3/4’ET
安全阀接口: 1/2 IT
止回阀:开启压力 200mm 水柱
安全阀:6bar
注液阀接口3/4 外丝
膨胀罐接口3/4 外丝
压力表:0-6bar
太阳能循环水泵(威乐泵/格兰富泵,可选)
格兰富流量传感器 VFS 或固定流量计
水箱供水管路接口 3/4 外丝
泵站控制制器(SR1568/SR658可选配)
集热器供水管路连接口 3/4 内丝

泵站材质:
管件:黄铜
密封件: PTFE
保温:EPP, 导热系数 = 0.041W/(m.K)

主要功能:

SR1568/SR658控制器的功能详见说明书。

安装系统图:
